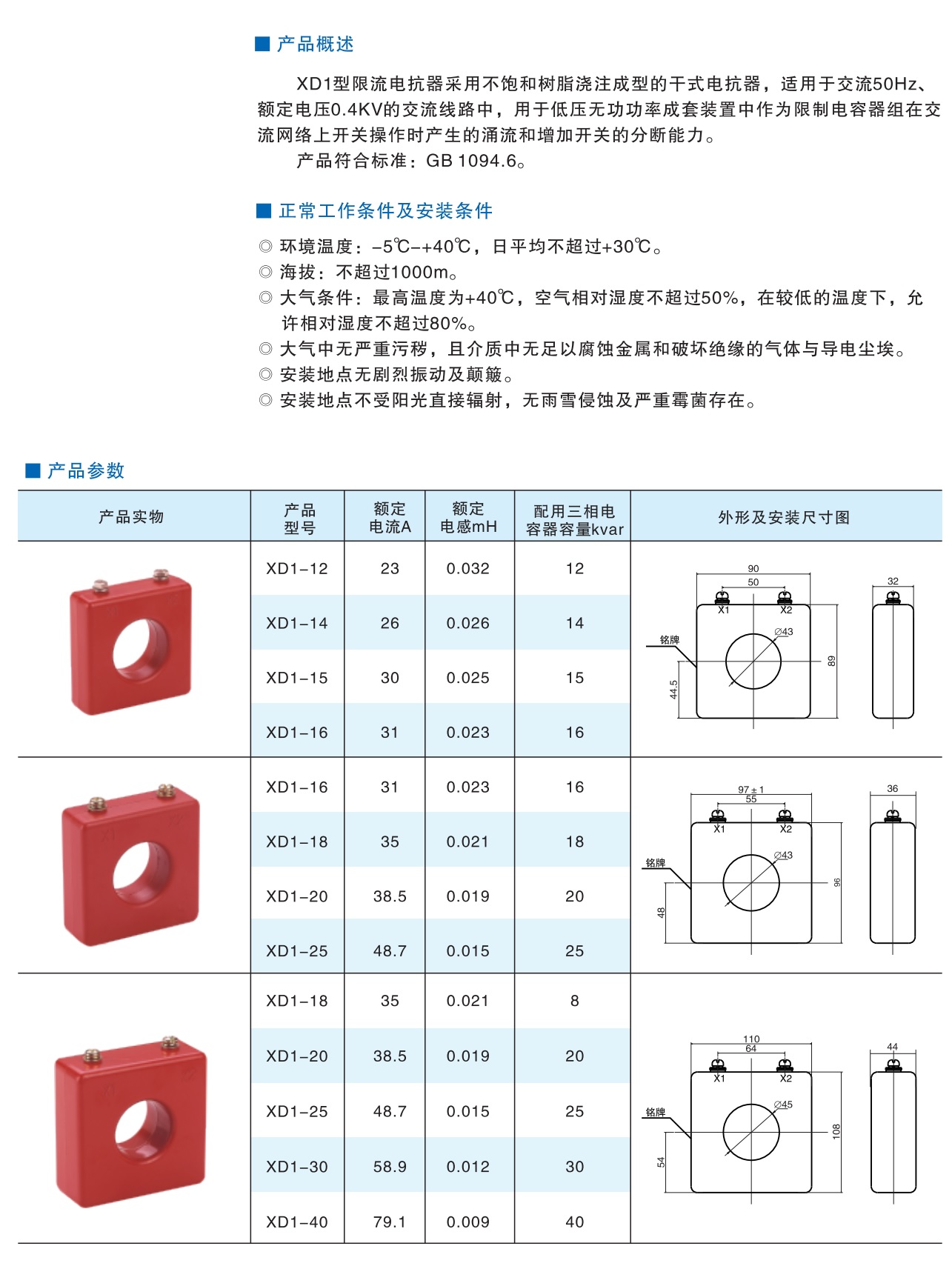

XD1限流电抗器

XD1限流电抗器是采用不饱和聚酯脂浇注成型的干式电抗器。用于低压无功功率成套装置中作为限制低压电容器的合闸涌流和增加合闸开关的开断能力.
产品优点： 体积小，安装方便，

一、简介
限流电抗器current-limitingreactor(即电感器)，这款XD1-12限流电抗器是一款低压限流电抗器适用于额定频率为50HZ,额定电压380v,供安装在PG1型及其他类型的低压无功率自动补偿屏中作限制电容器投入涌流之用。电抗器对交流电有阻抗（限流）作用跟流入的电流大小没有关系，不管是大电流还是小交流，而且电抗器的电感值都是固定的；
二、作用
xd1-12限流电抗器是串联连接在0.4～63(kV)输变电系统中，在系统发生故障时，用以限制短路电流，使短路电流降至其后设备的允许值。现在电力系统用的各类限流电抗器，往往是固定电感式的电抗器，但是系统电压很不稳定，再加之设备更新换代、增容或者改造，就需要不同阻值的限流电抗器来适应电网及变频器、直流调速器、软启动器等设备的正常运行，更好的滤除谐波干扰，限制短路电流和突发电流对电机的影响。
本系列产品适用于额定频率50HZ,60HZ,额定电压380V,供安装在PGJ1型及其他类型的低压无功功率自动补偿屏中作限制电容器投入溶流之用。
三、使用环境
1.海拔不超过2000m；
2.环境温度-25～+45(℃)，相对湿度不超过90%；
3.电源电压的波形近似于正弦波；
4.周围无有害气体，无易燃易爆物品；
5.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

四、结构
xd1-12由绕组和嵌件等主要零件组成,所有零部件经对脂混合料浇注成型一体，它具有防潮等各项性能稳定的优点

电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。它可以根据需要布置为垂直、水平和品字形三种装配形式。在电力系统发生短路时，会产生数值很大的短路电流。如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
