LMZJ浇注互感器

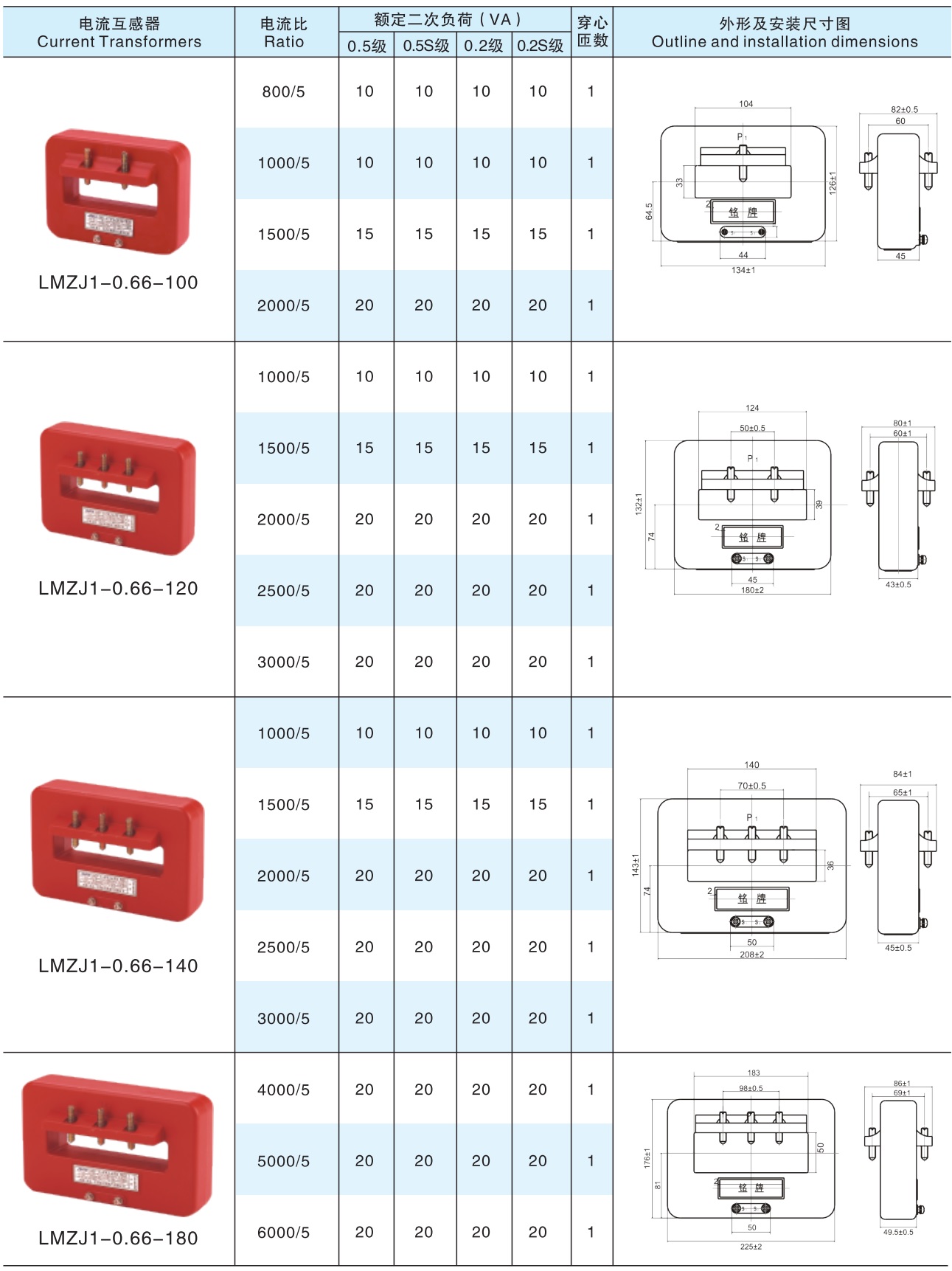

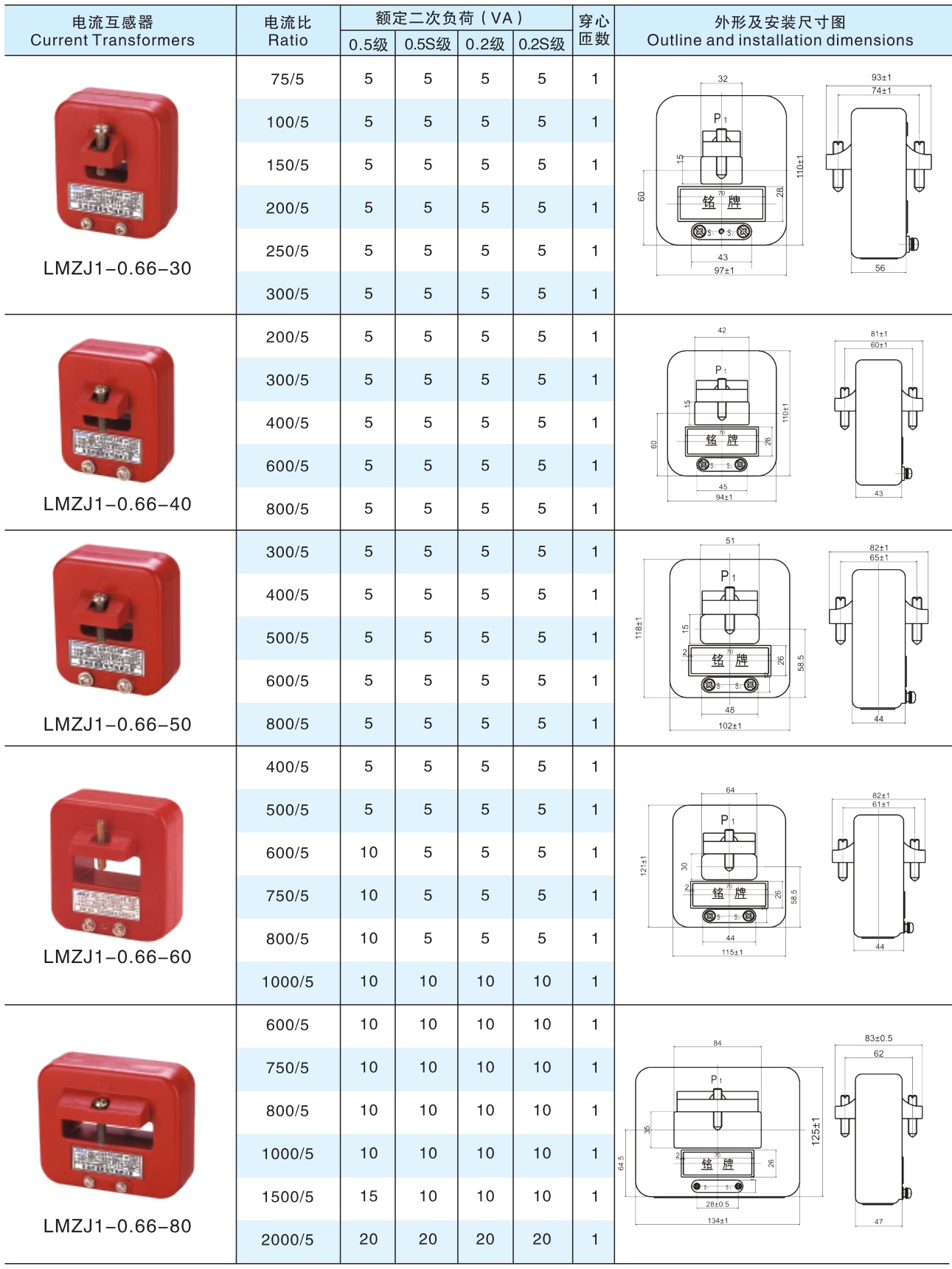

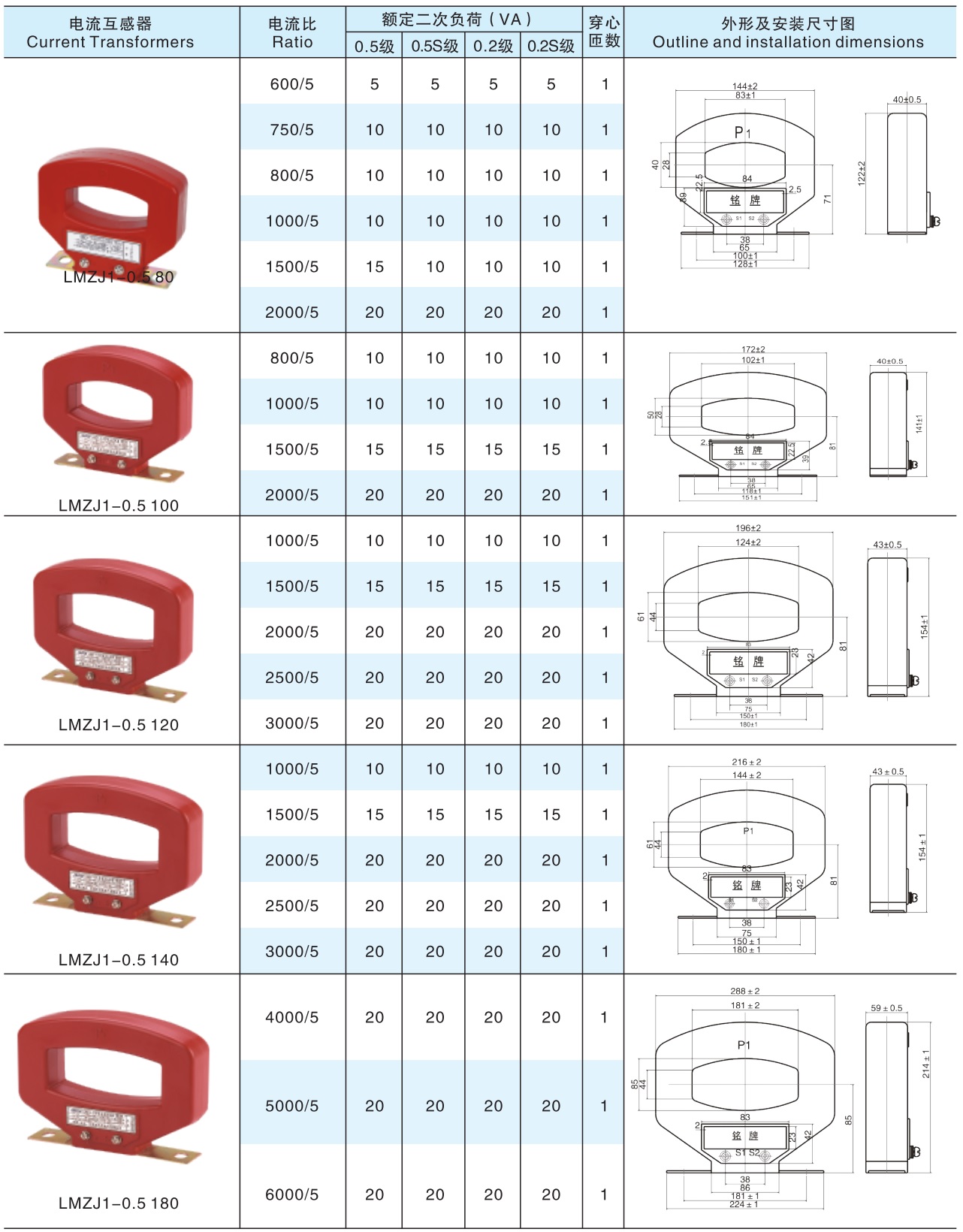

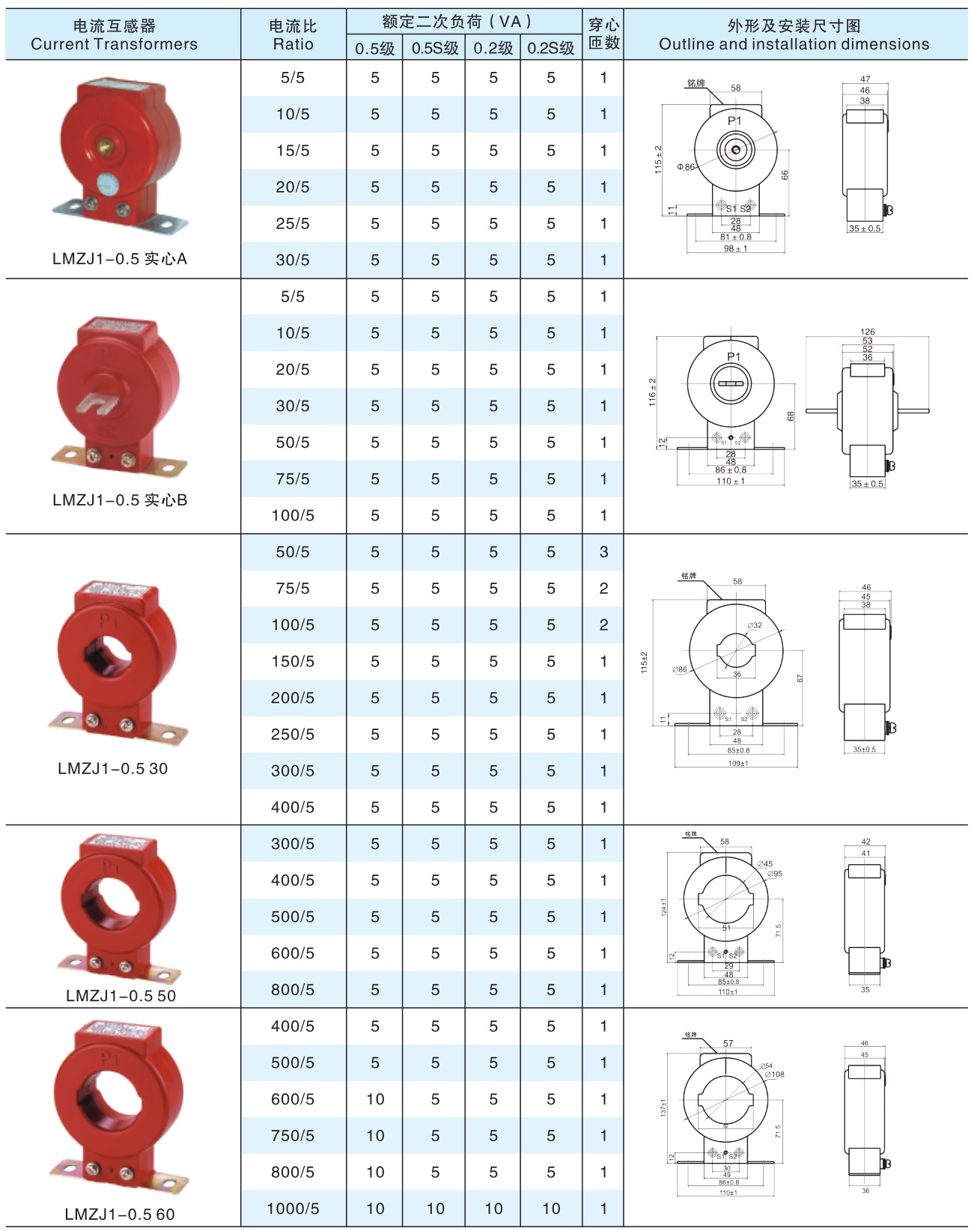

LZMJ1-0.5电流互感器的接线图，结构特征，接线方式，尺寸图的说明。

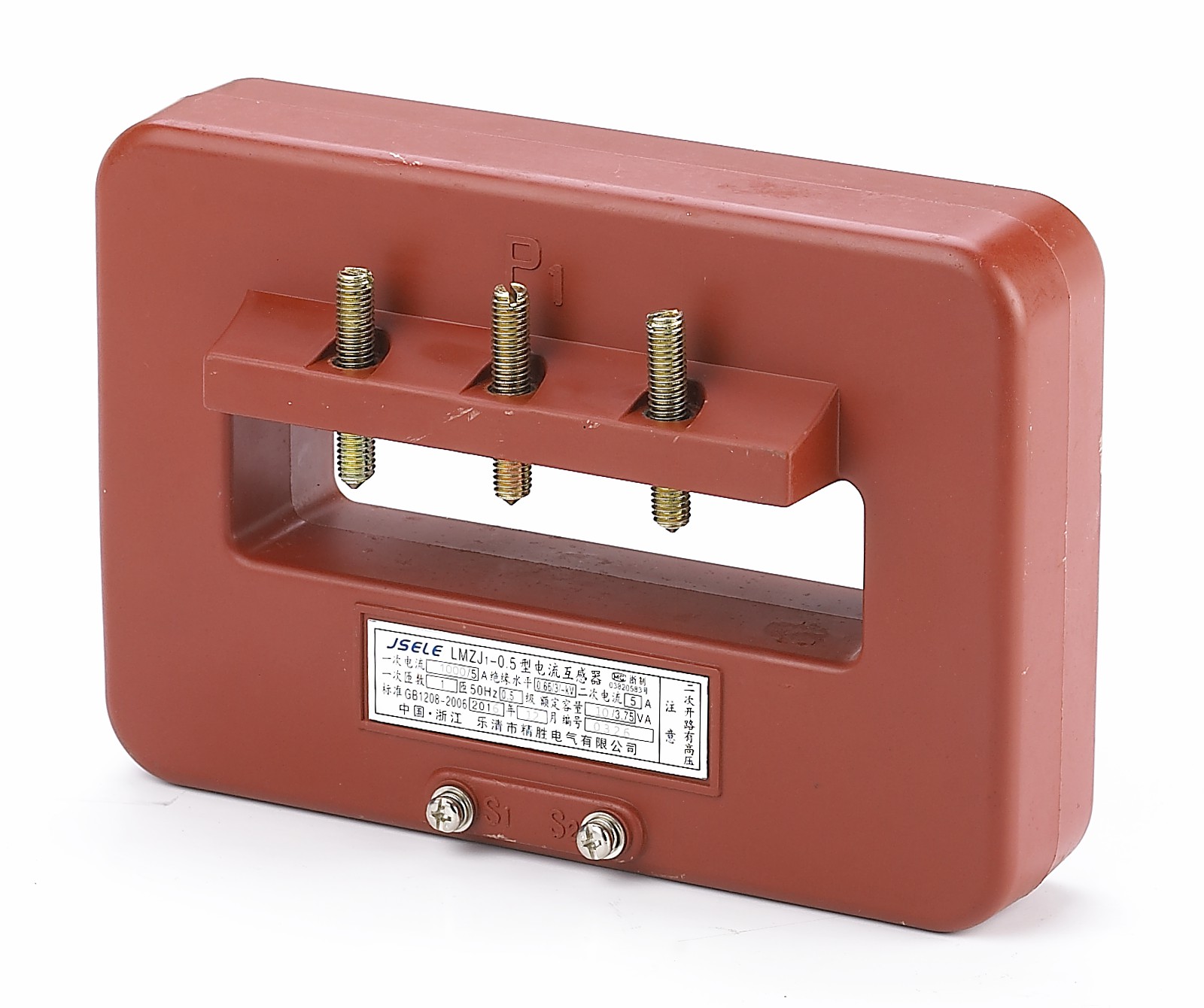

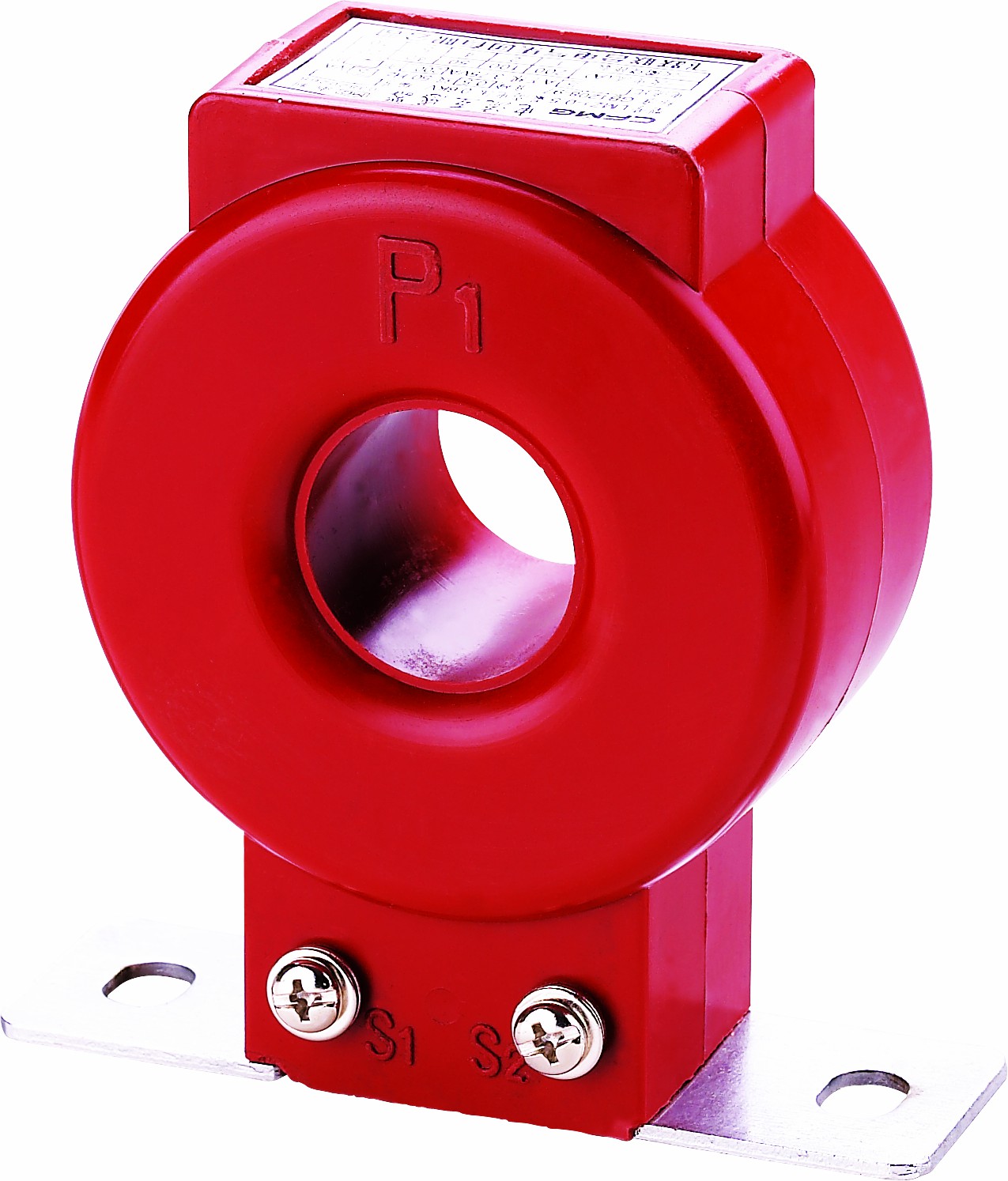

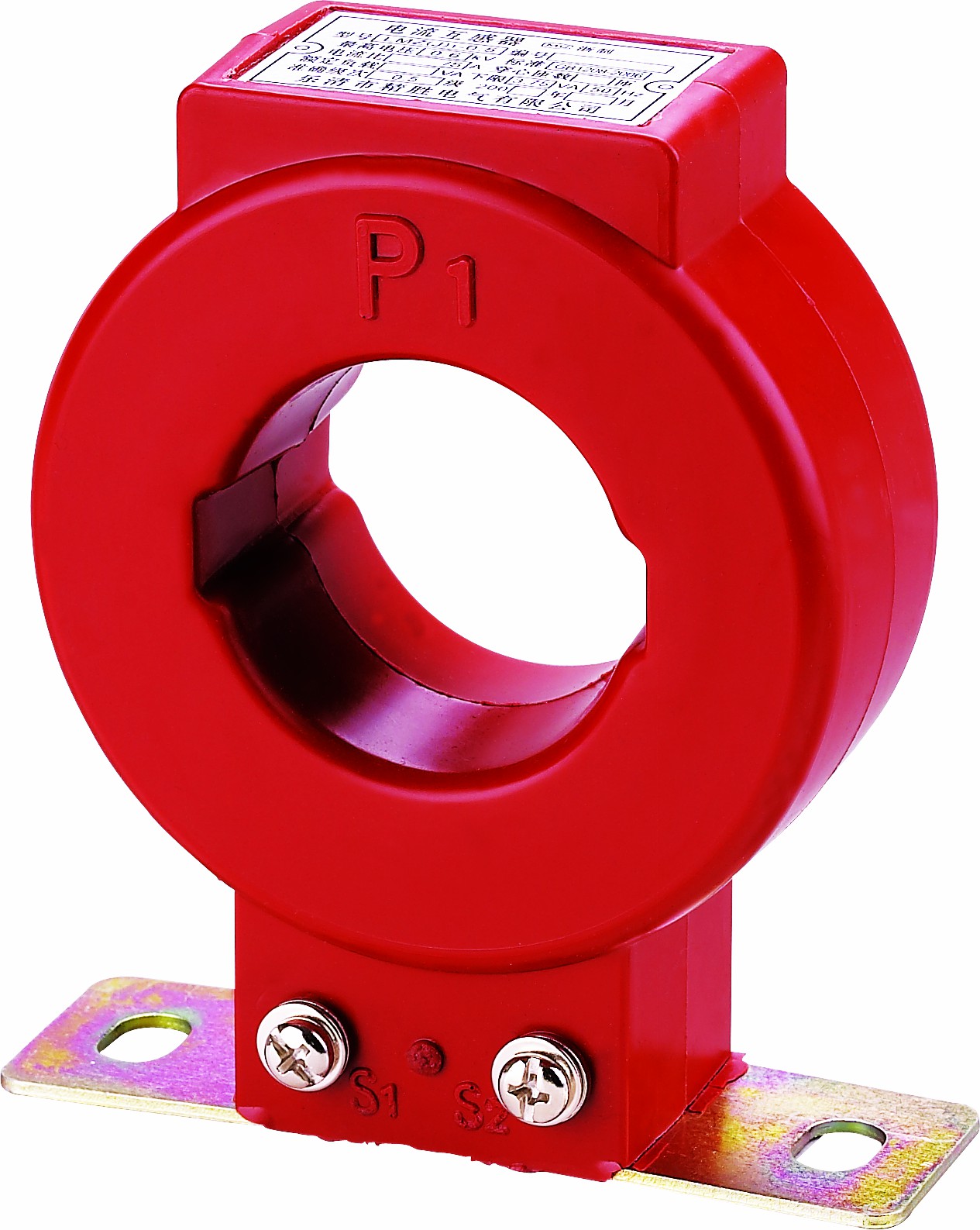

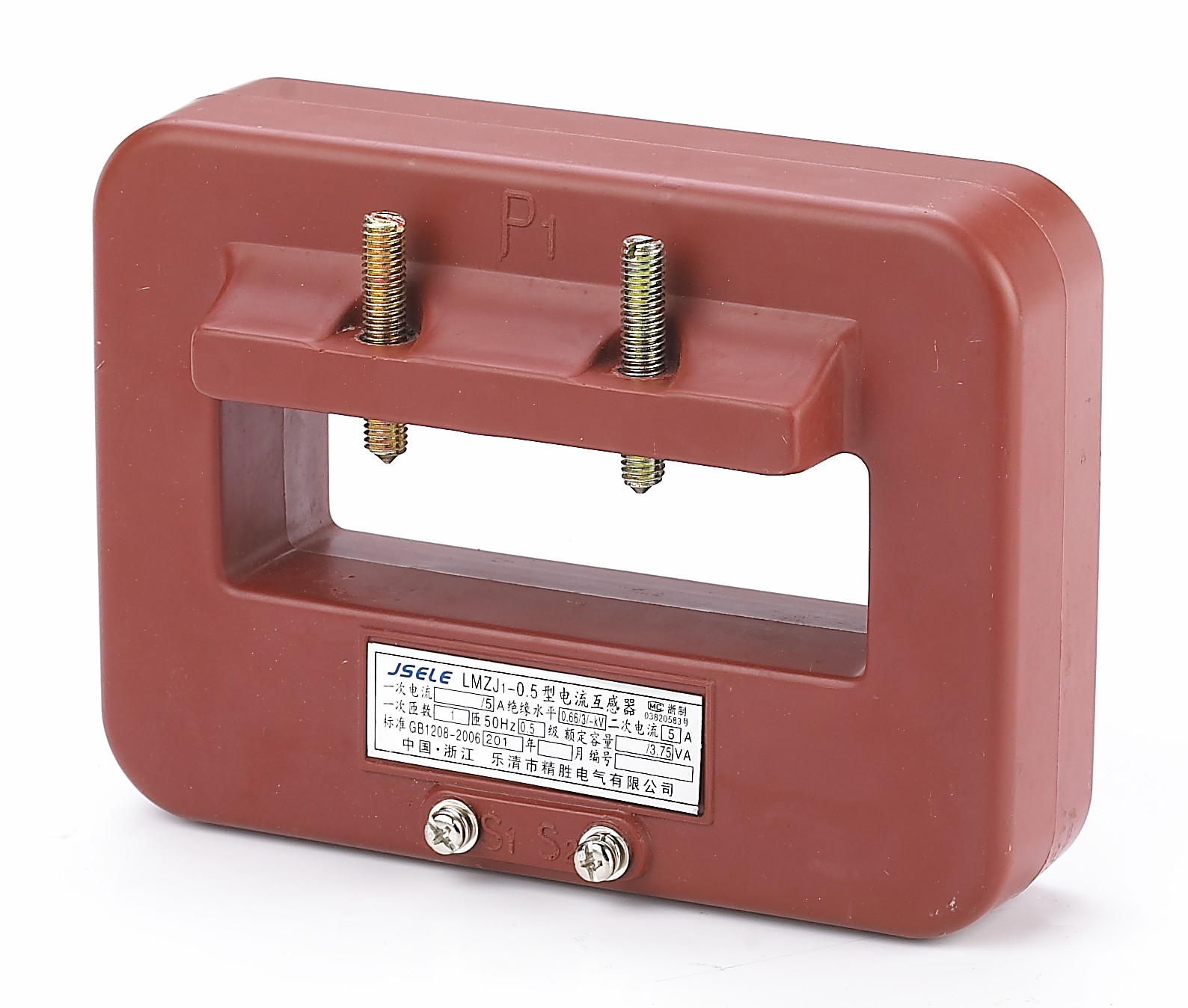

LMZJ1-0.5型电流互感器主要用于户内，供额定电压为0.5kV及以下，额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用，产品为浇注式电流互感器，采用底板固定安装方法。

符合标准：GB 1208。
产品优点：
1.使用寿命长。
2.稳定，安全。
3.耐高温，防污等级高。

一、简介
主要用于户准确级有0.2,0.50.2s,0.5s使用范围广，具有体积小，安全高，使用寿命长等功能，供额定电压为0.5kV及以下，额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用，产品为浇注式电流互感器.
二、产品结构特征

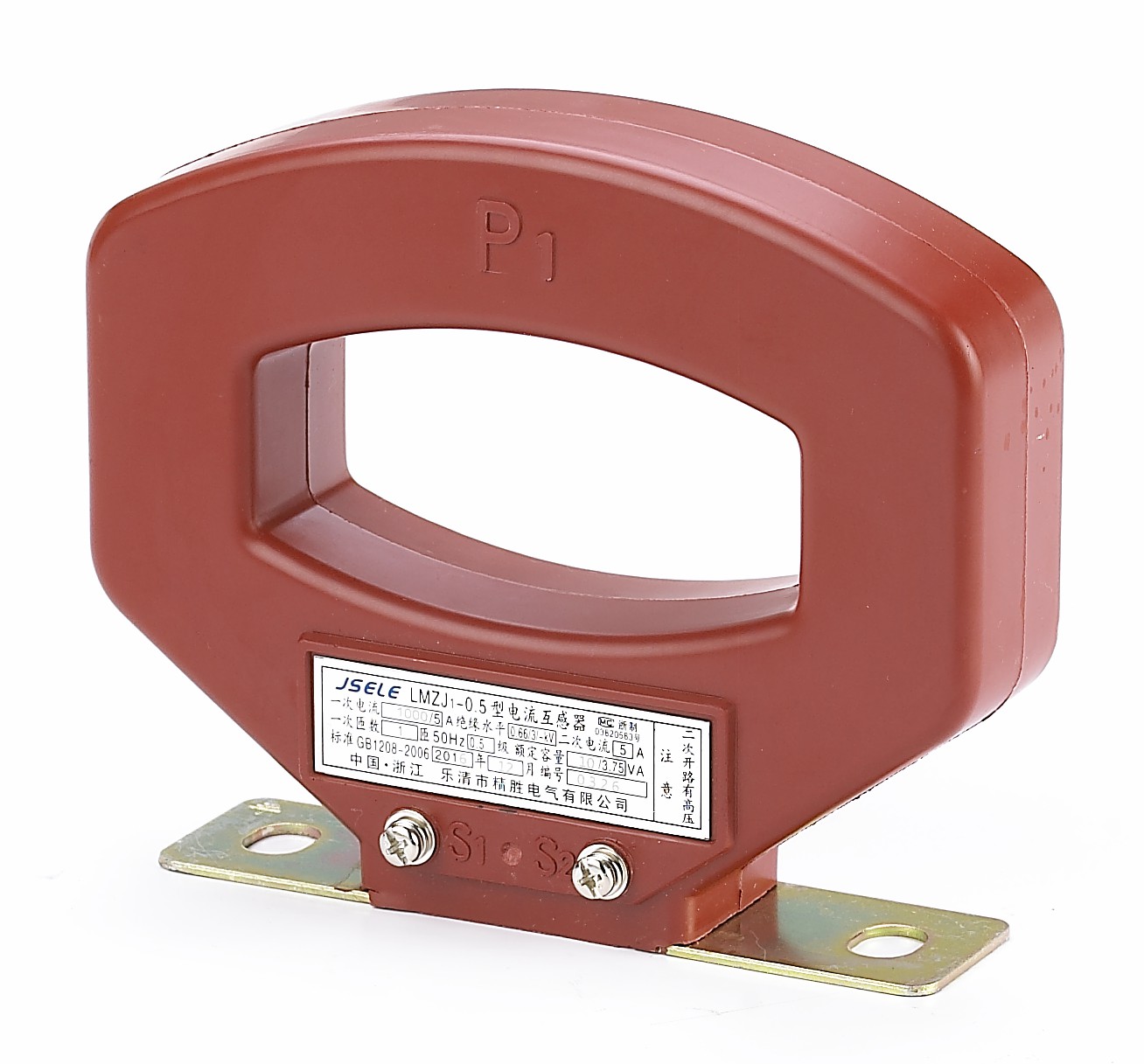

其安装方法采用底板固定安装方法本型互感器为浇注绝缘母线式，铁心（有超导磁材料普通导磁材料来满足不同的精度要求）上绕有二次绕组，下部有底座，供固定安装之用三、安装环境
1.安装地点的海拔不超过1000m；
2.周围空气温度不超过+40。C，且其24h内的平均温度值不超过+35。C，周围空气温度的下限为-5。C;
3.最高温度为+40。C时，空气的相对湿度不超过50%; 在较低的温度下可以允许有较高的相对湿度，最高不超过80%;
4.安装在无爆炸及易燃的危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);
5.安装地点无剧烈振动及颠簸，安装倾斜度不大于5°;
6.安装地点不受阳光直接辐射，无雨雪侵袭及严重霉菌存在。
