三相电流互感器接法是什么?
电流互感器的接线方法
1、三相完全星形接线可以准确反映三相中每一相的真实电流。该方式应用在大电流接地系统中，保护线路的三相短路、两  相短路和单相接地短路。

2、两相两继电器不完全星形接线可以准确反映两相的真实电流。该方式应用在6～10kV中性点不接地的小电流接地系统中， 保护线路的三相短路和两相短路。完全星形接线 两相两继电器不完全星形接线

3、两相差接反映两相差电流。该接线方式应用在6～10kV中性点不接地的小电流接地系统中，保护线路的三相短路、两相短路、小容量电动机保护、小容量变压器保护。
4、单相接线在三相电流平衡时，可以用单相电流反映三相电流值，主要用于测量回路。
5、两相三继电器完全星形接线，流入第三个继电器的电流是Ij=Iu+Iw=-Iv。该接线方式应用在大电流

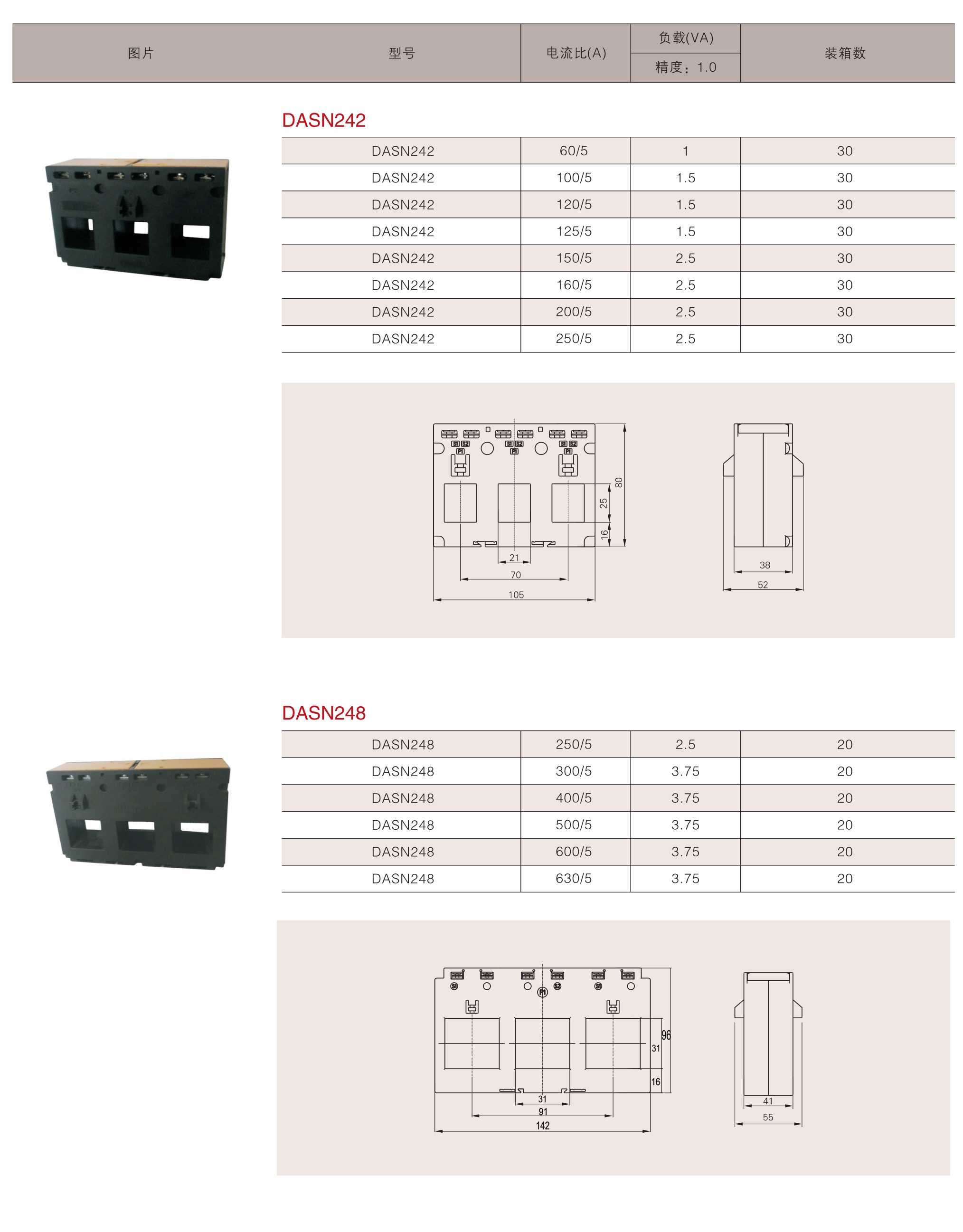

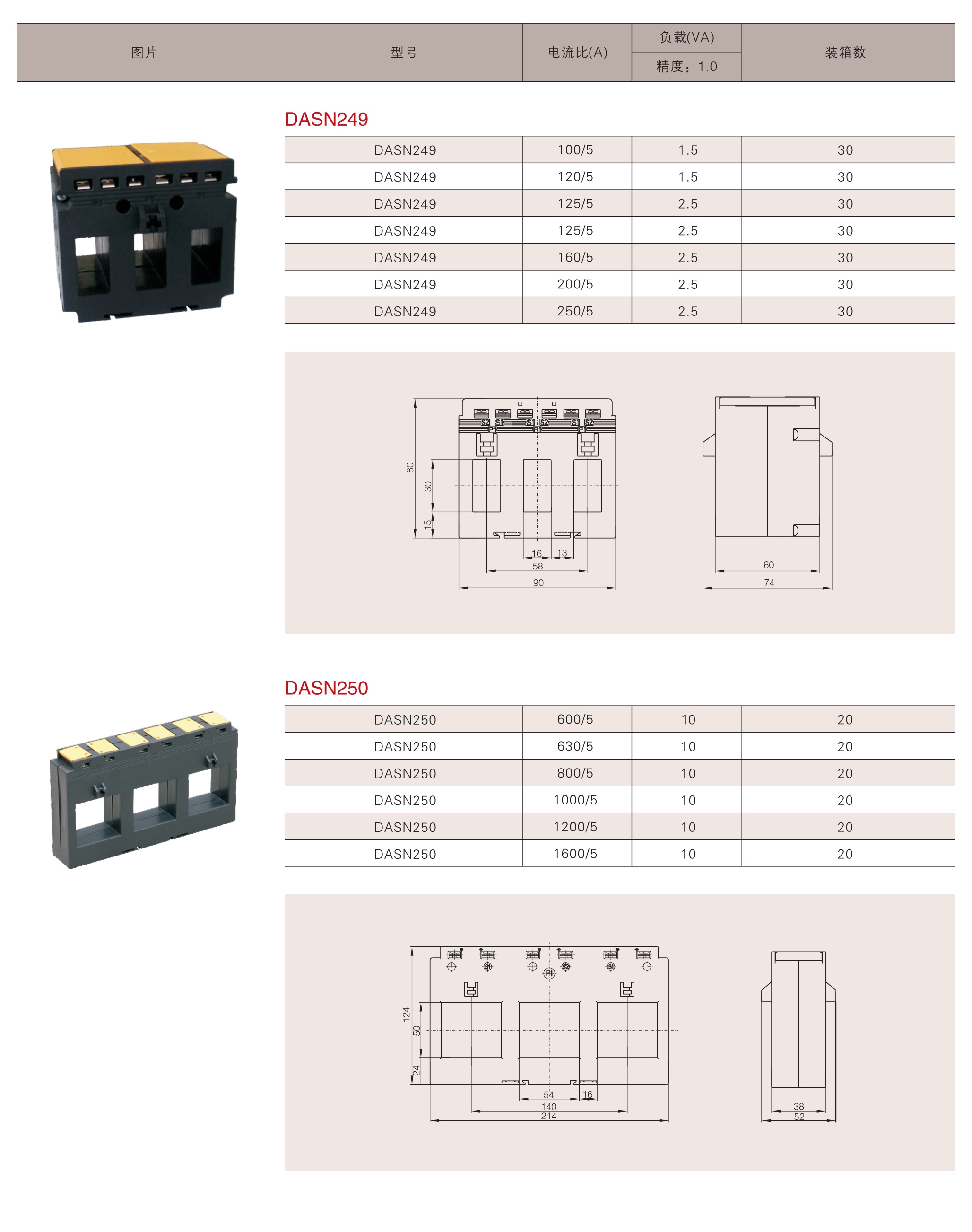

概述：DASN系列三合一电流互感器、三相互感器、塑壳断路器配套用电流互感器，适用于一次电流
从60到1600A的线路中，二次电流5A、1A。
该系列三相电流互感器和市面上较流行的塑壳断路器（Isomax、NS、CM1）完美配合，大大地节约
了空间。此产品越来越收到市场的欢迎。
结构特点：底板安装，透明端子盖为可选配件，与塑壳断路器配套安装，大大地节约了空间，五款
尺寸规格，一次电流从60A到1600A。

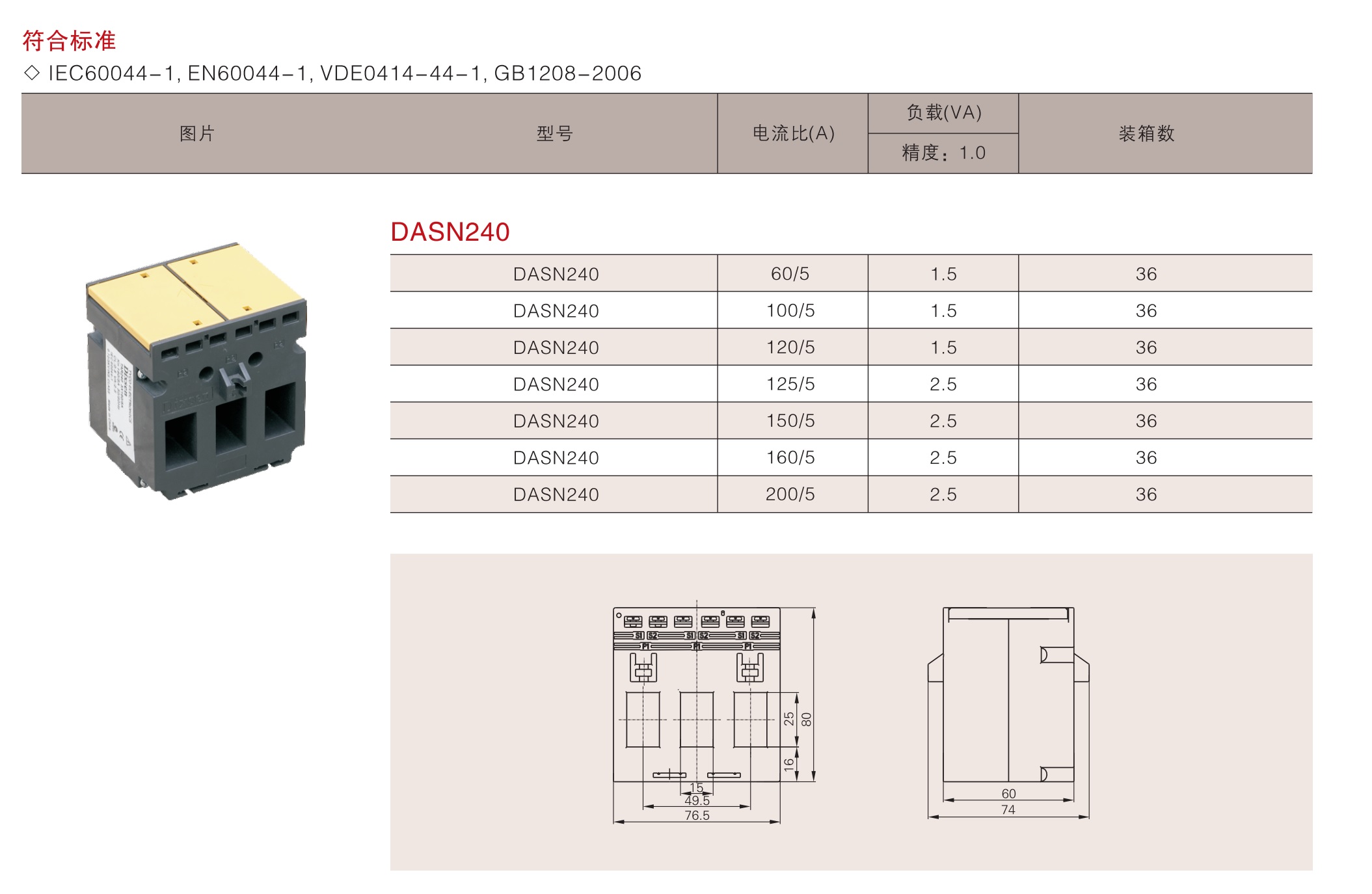

符合标准：IEC60044-1，EN60044-1，VDE0414-44-1，GB1208-2006。

主要技术参数:
频    率: 50/60Hz
额定测试电压：3kv AC.(1 min)
短时热电流: Ith=60×In
动稳定电流：2.5Ith
电压: 0.72kV/0.66kV AC
一次电流: 60A-1600A
二次电流: 5A, 1A
精    度:  1.0
额定安全系数: FS<5
