DM小型互感器

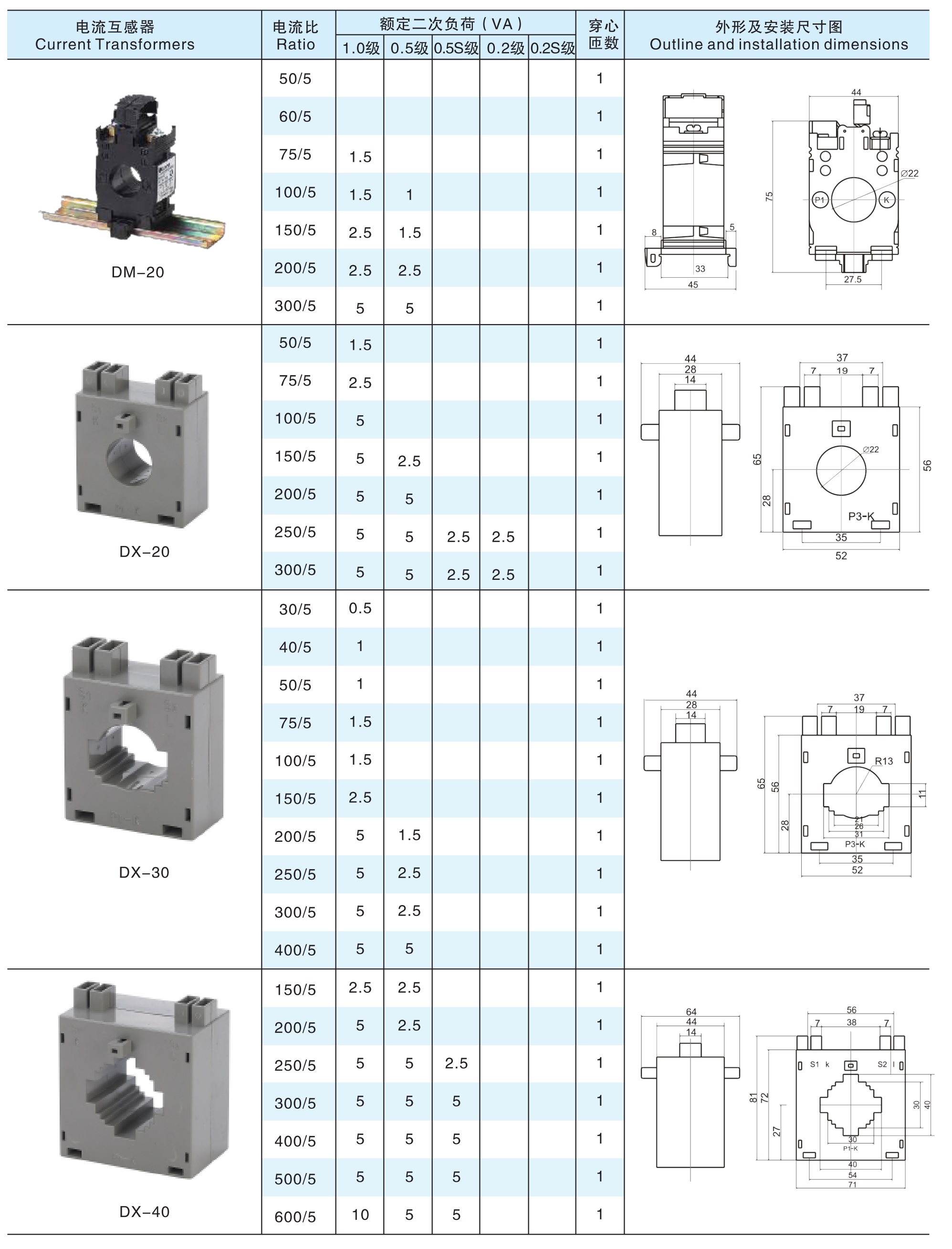

DM-20型电流互感器

1.适用范围
DM-20型电流互感器用于户内，供额定电压为0.72kV及以下，额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用，产品采用塑壳式绝缘，体积小，重量轻，采用DIN导轨安装。
符合标准：GB 1208， IEC60044-1
2.正常工作条件和安装条件 2.1安装场所：户内。 2.2环境温度：-5℃～40℃。 2.3环境湿度：相对湿度不大于80%。2.4海拔高度：不超过1000m。2.5大气条件：大气中无严重污秽。
3.外壳，所有外壳均用ABS阻燃料材料制造，阻燃符合UL-94V0标准。 绝缘等级：E级。

环境温度：-20℃+45℃。
储存温度：-50℃+80℃
测试电压：4Kv 50Hz 1min
工作频率：50Hz/60Hz
额定二次电流：5A或1A
额定负载：1VA 1.5VA 2.5VA 3.75VA 5VA 7.5VA 10VA 12.5VA 15VA 20VA 30VA 45VA 60VA 精度等级：0.5级用于精确的测量（如电度表）1.0级用于一般的配电盘仪器的测量，3.0级用于非精确要求的测量。
连接；二次接线的两个端子各有一个接线点，用M4或M5的螺丝紧固。
配件：端子保护盖用于电业部门进行铅封，此操作符合DIN57106标准的VGB4保护作用。
安装支持:螺丝和夹持件用于汇流排的安装紧固。
